Pergel Vinç

Pergel vinç sistemleri; bir kolon veya duvara monte edilen döner kol (bom) üzerinde çalışarak belirli bir dairesel alandaki yükleri kaldıran ve taşıyan kompakt kaldırma ekipmanlarıdır. Vinsan Vinç; 125 kg'dan 10 tona kadar yere monteli kolon tipi, duvara monteli askı tipi ve mobil pergel vinç seçenekleri sunmaktadır. Kaldırma kapasitesi, kol uzunluğu, dönüş açısı ve çalışma alanınıza uygun pergel vinç modelini aşağıdaki seçeneklerden inceleyebilir, projeniz için teknik bilgi ve güncel pergel vinç fiyatları hakkında teklif alabilirsiniz.

Pergel vinç, dikey bir kolona veya mevcut bir duvara/yapı elemanına monte edilen yatay kol (bom) üzerinde hareket eden bir kaldırma grubundan oluşan endüstriyel vinç türüdür; sektörde pergel caraskal, konsol vinç veya İngilizce karşılığıyla jib crane olarak da anılır. Tavan vinci kurulamayan ya da tek bir çalışma istasyonuna servis gereken noktalarda, yükleri montaj noktası etrafındaki dairesel alanda kaldırıp taşıyarak tezgâh başı verimliliği artırır. Vinsan Vinç olarak bu kategoride 125 kg'dan 10 tona kadar, elektrikli zincirli veya halatlı kaldırma gruplarıyla donatılabilen pergel vinç modellerini kendi imalatımızla sunuyoruz.

Pergel Vinç Nedir?

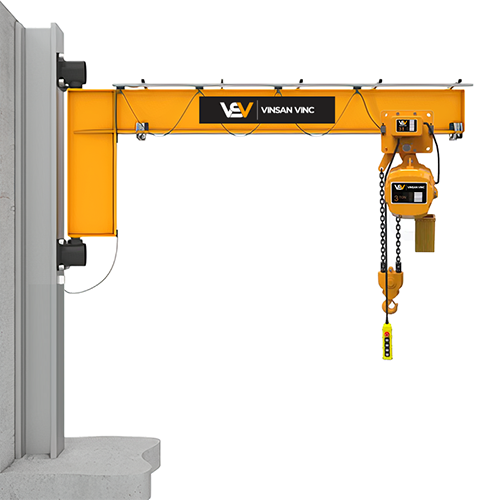

Pergel vinç; taşıyıcı kolon (veya duvar bağlantısı), döner yatay kol, kol üzerinde hareket eden şaryo ve şaryoya asılan kaldırma ünitesinden (zincirli veya halatlı caraskal) oluşur. Operatör yükü kaldırdıktan sonra kolu elle veya elektrikli dönüş motoruyla döndürerek yükü dairesel çalışma alanı içinde istediği noktaya taşır. Yere monteli kolon tipi modeller kendi kolonu üzerinde 360 dereceye kadar dönüş yapabilirken, duvara monteli askı tipi modeller yapı elemanına bağlandığı için tipik olarak 180 – 270 derece dönüş açısıyla çalışır. Kol uzunluğu (açıklık) standart üretimde 2 – 8 metre aralığında, kaldırma kapasitesi ise 125 kg ile 10 ton arasında projelendirilir.

Pergel Vinç Çeşitleri

Pergel vinç seçiminde belirleyici olan; montaj zemininin veya duvarın taşıma kabiliyeti, gereken dönüş açısı, tavan yüksekliği ve yükün ağırlığıdır. Aşağıdaki tablodan kullanım senaryonuza uygun pergel vinç tipini hızlıca belirleyebilirsiniz.

Pergel Vinç Kapasite Seçenekleri: 125 kg'dan 10 Ton'a

Pergel vinçlerde kapasite; kol uzunluğu ile birlikte değerlendirilir, çünkü kol ucundaki moment yükü kolon ve temel hesabını doğrudan etkiler. En sık tercih edilen 250 kg, 500 kg ve 1 ton pergel vinç modelleri tezgâh başı parça besleme ve kalıp değişimi gibi işlerin büyük bölümünü karşılar; 2 – 3 – 5 ton modeller makine imalatı ve ağır montaj istasyonlarında, ağır hizmet tipi modeller ise 10 tona kadar özel projelerde kullanılır. Ekonomik seriden ağır hizmet serisine tüm modellerde kol uzunluğu ve kaldırma yüksekliği tesise göre projelendirilir.

Pergel Vinç Teknik Özellikleri

Bir pergel vincin performansını üç ana unsur belirler: taşıyıcı yapı, dönüş mekanizması ve kaldırma ünitesi. Taşıyıcı kolon ve kol, yapısal çelik profillerden statik hesaba göre imal edilir; yere monteli modellerde betonarme temel ve ankraj planı projeyle birlikte verilir. Dönüş mekanizması standart modellerde bilyalı yatak üzerinde elle itme ile çalışır; ağır kapasitelerde ve yoğun kullanımda elektrikli dönüş motoru hassas ve zahmetsiz konumlandırma sağlar. Kol üzerindeki şaryo manuel veya elektrikli olabilir; kaldırma ünitesi olarak kapasiteye göre elektrikli zincirli vinç veya halatlı vinç monte edilir.

Güvenlik tarafında; kaldırma grubunda elektromanyetik fren, aşırı yük sınırlayıcı ve limit switch standarttır. Dönüş sınırlaması gereken uygulamalarda mekanik stoperlerle dönüş açısı kısıtlanabilir. Kumanda, kablolu askılı buton veya opsiyonel telsiz uzaktan kumanda ile yapılır; dış saha kullanımı için uygun IP koruma sınıfı ve boya sistemi uygulanır.

Pergel Vinç Kullanım Alanları

Pergel vinçler, tek istasyona servis mantığıyla çalıştığı için tezgâh başı kaldırma ihtiyacının olduğu her üretim ortamında kullanılır. Makine imalatı ve CNC atölyelerinde tezgâha parça ve kalıp beslemede, kaynak ve montaj istasyonlarında parça çevirme ve konumlandırmada, enjeksiyon ve pres hatlarında kalıp değişiminde standart çözümdür. Depo ve sevkiyat alanlarında araç yükleme–boşaltma noktalarına, arıtma ve pompa istasyonlarında dalgıç pompa ve ekipman çekme işlerine, bakım atölyelerinde motor ve redüktör sökme–takma işlerine servis verir. Tavan vinci ile birlikte kullanıldığında ana vinci meşgul etmeden lokal kaldırma kapasitesi sağlayarak hat verimliliğini artırır.

Pergel Vinç Seçerken Nelere Dikkat Edilmelidir?

Doğru pergel vinç seçimi için önce kaldırılacak maksimum yük ve yükün taşınacağı çalışma yarıçapı (kol uzunluğu) netleştirilmelidir; kapasite ihtiyacı kol ucunda karşılanmalıdır. İkinci kriter montaj şeklidir: zeminin temel yapmaya uygun olduğu ve 360° dönüş gereken noktalarda yere monteli kolon tipi, zemin alanının değerli olduğu ve uygun taşıyıcı duvar/kolon bulunan noktalarda duvara monteli askı tipi tercih edilir. Tavan yüksekliği kısıtlıysa alçak tavan serisi, çalışma alanında engel varsa kırma kollu model değerlendirilir.

Dönüş ve şaryo hareketinin manuel mi elektrikli mi olacağı, yük ağırlığına ve günlük kullanım sıklığına göre belirlenir; 1 ton üzeri yüklerde ve sık tekrarlı işlerde elektrikli dönüş operatör yorgunluğunu belirgin biçimde azaltır. Son olarak kaldırma ünitesi tercihi yapılır: kompakt yapı ve hassas konumlandırma için zincirli, yüksek kaldırma mesafesi için halatlı grup önerilir. Vinsan Vinç, keşif aşamasında statik hesap ve temel projesi dahil teknik danışmanlık sağlar.

Pergel Vinç Montajı ve Periyodik Kontroller

Yere monteli pergel vinçlerde montaj; temel betonunun projeye uygun dökülmesi, ankraj civatalarının yerleştirilmesi ve kolonun teraziye alınarak sabitlenmesi adımlarını içerir. Duvara monteli modellerde bağlantı yapılacak yapı elemanının taşıma kabiliyeti mutlaka doğrulanmalıdır. İşletme aşamasında; dönüş yatağının yağlanması, ankraj ve bağlantı civatalarının tork kontrolü, şaryo tekerlekleri ile kaldırma grubunun (zincir/halat, kanca, fren, limit switch) periyodik muayenesi düzenli olarak yapılmalıdır. Yetkili kişilerce yapılan periyodik kontroller hem yasal yükümlülüktür hem de ekipman ömrünü uzatır.

Pergel Vinç Fiyatları

Pergel vinç fiyatları sabit bir rakam değildir; başlıca şu değişkenlere göre belirlenir: kaldırma kapasitesi (125 kg – 10 ton), kol uzunluğu, montaj tipi (yere monteli / duvara monteli / mobil), dönüş şekli (manuel / elektrikli), kaldırma ünitesi (zincirli / halatlı, tek / çift hızlı) ve kırma kol, alüminyum profil, alçak tavan gibi özel çözümler. Örneğin 250 kg pergel vinç ile 5 ton ağır hizmet modeli arasında hem yapısal çelik hem kaldırma grubu maliyeti ciddi biçimde farklılaşır. En doğru fiyat, kapasite–kol uzunluğu–montaj tipi üçlüsüne göre çıkarılan konfigürasyonla netleşir; güncel pergel vinç fiyatları ve teslim süreleri için bizimle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular

Pergel vinç fiyatları neye göre değişir?

Fiyat; kapasiteye (125 kg – 10 ton), kol uzunluğuna, montaj tipine (yere / duvara monteli), dönüşün manuel veya elektrikli oluşuna ve seçilen kaldırma ünitesine göre belirlenir. Uygulamanıza özel konfigürasyonla net fiyat teklifi hazırlanır.

Pergel vinç kaç derece döner?

Yere monteli kolon tipi pergel vinçler 360 dereceye kadar dönüş yapabilir. Duvara monteli askı tipi modeller, bağlandıkları yapı elemanı nedeniyle tipik olarak 180 – 270 derece dönüş açısıyla çalışır.

Pergel vinç ile konsol vinç aynı şey mi?

Evet; konsol vinç, pergel vincin sektörde kullanılan diğer adıdır. İngilizce kaynaklarda jib crane olarak geçer ve kaldırma ünitesiyle birlikte pergel caraskal olarak da anılır.

250 kg ve 500 kg pergel vinç hangi işlerde kullanılır?

250 kg ve 500 kg modeller; tezgâh başı parça besleme, küçük kalıp değişimi, kaynak fikstürü çevirme ve montaj istasyonu işleri için en çok tercih edilen kapasitelerdir. Hafif seride alüminyum kollu modeller elle dönüşü kolaylaştırır.

Pergel vinç için temel gerekli mi?

Yere monteli kolon tipi modellerde, kolonun momentini karşılayacak betonarme temel ve ankraj uygulaması gereklidir; temel projesi vinçle birlikte verilir. Duvara monteli modellerde temel gerekmez, ancak bağlantı yapılan duvar veya kolonun taşıma kabiliyeti doğrulanmalıdır.

Pergel vince hangi kaldırma ünitesi takılır?

Kapasiteye ve kaldırma yüksekliğine göre elektrikli zincirli vinç veya halatlı vinç monte edilir. Küçük–orta kapasitelerde kompakt yapısıyla zincirli grup, yüksek kaldırma mesafelerinde halatlı grup tercih edilir.

Size Uygun Pergel Vinci Birlikte Belirleyelim

Vinsan Vinç, 125 kg – 10 ton arası pergel vinç modellerini yere monteli kolon tipi, duvara monteli askı tipi ve mobil seçeneklerle; standart, ekonomik, alüminyum, alçak tavan, kırma kollu, elektrikli dönüşlü ve ağır hizmet serileriyle kendi imalatında üretir. Statik hesap, temel projesi, montaj ve periyodik bakım dahil uçtan uca destek sağlar. İhtiyacınıza uygun modeli ve güncel fiyatları netleştirmek için yukarıdaki ürünleri inceleyebilir veya teklif almak üzere bizimle iletişime geçebilirsiniz.
